S313型伸缩器

名称�?strong>S313型伸缩器
标签�?/strong>伸缩�?/a>

商品型号：S313�?/div>

　　伸缩器也称伸缩节、膨胀节、补偿器。伸缩器在一定范围内可轴向伸缩，也能在一定的角度内克服管道对接不同轴向而产生的偏移，能*的方便阀门管道的安装与拆卸，在管道允许伸缩量中可以自由伸缩，一旦越过其*大伸缩量就起到限位，确保管道的安全运行�?/p>

全国咨询电话�?em>13683712868　邮箱�?em>1696257948@qq.com
获取优惠报价在线咨询设备

产品中心
PRODUCT CENTER

补偿器系�?/a>

伸缩器系�?/a>

伸缩接头系列

传力接头系列

橡胶接头系列

防水套管系列

联系我们

Contact us

巩义市新华丰管道设备有限公司
固　话：0371-64033589
手　机：18638168566　13783416000
　　　　13683712868 13838577194
联系人：王先�?魏女�?/p>
Q Q�?622356298
旺　旺：gyhuafeng
微　信：wei13683712868
网　址：http://www.chuangyadq.com/
地　址：河南省巩义市西村开发区永安路南�?11�?/p>

产品介绍

适用范围

CAD图纸

技术参�?

伸缩器性能特点�?/p>
　　伸缩器也称伸缩节、膨胀节、补偿器。伸缩器在一定范围内可轴向伸缩，也能在一定的角度内克服管道对接不同轴向而产生的偏移，能*的方便阀门管道的安装与拆卸，在管道允许伸缩量中可以自由伸缩，一旦越过其*大伸缩量就起到限位，确保管道的安全运行。主要为保障管道安全运行，具有以下作用：补偿吸收管道轴向、横向、角向热变形；吸收设备振动，减少设备振动对管道的影响；吸收地震、地陷对管道的变形量。套管式伸缩器为各种给排水管道、水塔、水泵、水表、阀门的安装拆换提供�?方便，给长距离管路因温差伸缩起到了很好的调节作用�?/p>

伸缩器安装注意事项：
　　1、安装应�?大与*小长度之间，可根椐实际情况进行调整�?/p>
　　2、安装时，松开填料压盘各螺栓，调整好安装长度，并将两端与管�?或阀门、水�?按设计要求安装好，再检查填料是否放好，*后压上填料压盘，用对角法拧紧螺栓切勿压偏，使其起到止漏作用�?/p>
　　3、伸缩器安装在止回阀后�?/p>
　　4、伸缩器两端必须设置支墩，它本身不承受轴向拉力，必要时可加防拉脱�?/p>

如需原图请联系华丰在线客�?/p>

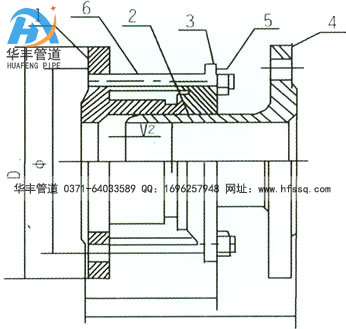

序号名称数量材料
1 本体 1 HT200 QT40-15 Q235
2 密封�?/span> 1 丁腈橡胶
3 压髓 1 HT200 QT40-15 Q235
4 套管法兰 1 HT200 QT40-15 Q235
5 螺母 - 30^#�?/span>
6 螺栓 - 35^#�?/span>
S313型伸缩器基本尺寸

DN
(mm) 法兰连接尺寸安装尺寸重量
(公斤)
D �?/span> n—d *短长�?/span> 安装长度 *大长�?/span> 伸缩�?/span>
50 165 125 4�?8 170 200 230 60 9.8
65 185 145 4�?8 170 200 230 60 12.1
80 200 160 8�?8 170 200 230 60 14.23
100 220 180 8�?8 225 260 295 70 19.55
120 250 2IO 8�?8 225 260 295 70 23
150 285 240 8�?2 225 260 295 70 30.55
200 340 295 8�?2 225 260 295 70 40.7
250 395 350 12�?2 225 260 295 70 53.5
300 445 400 12�?2 280 330 380 100 75.5
350 505 460 16�?2 280 330 380 100 91
400 565 515 16�?6 280 330 380 100 112
450 615 565 20�?6 280 330 380 100 127
500 670 620 20�?6 300 360 420 120 147
600 1780 725 20�?0 300 360 420 120 235
700 895 840 24�?0 300 360 420 120 269
800 1015 950 24�?3 300 360 420 120 326
900 1115 1050 28�?3 335 400 465 130 394
1000 1230 1160 28�?3 335 400 465 130 451
1200 1455 1380 32�?9 335 400 465 130 648
1400 1675 1590 36�?2 345 420 495 150 869
1600 1915 1820 40�?8 345 420 495 150 1175
1800 2115 2020 44�?8 360 440 520 160 1406
2000 2325 2230 48�?8 360 440 520 160 1649
