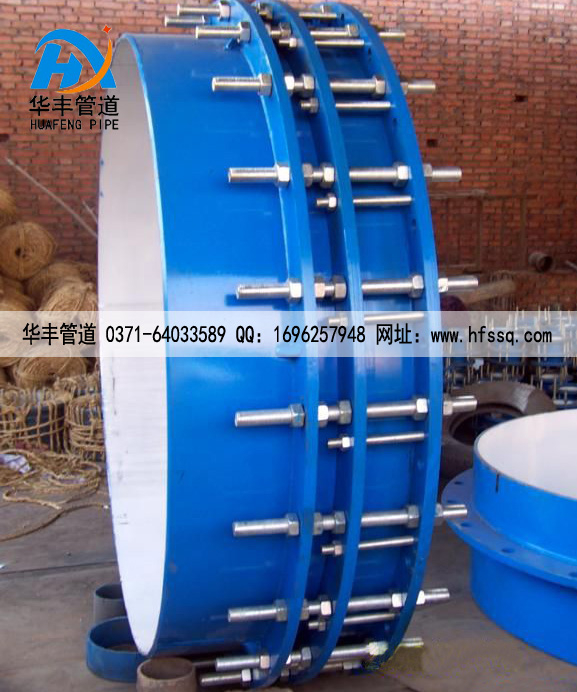

VSSJAF(CF)型单法兰传力接头

名称�?strong>VSSJAF(CF)型单法兰传力接头
标签�?/strong>传力接头松套法兰

商品型号：VSSJAF(CF)

　　松套传力接头是在法兰松套补偿接头的基础上增设法兰短管及传力螺杆而成，次类型的补偿接头与松套补偿接头和松套限位补偿接头不同的是它的补偿量是指在安装及拆卸过程中的调节量，一旦将所有的螺母拧紧，它是刚性连接的，可以传递轴心力，从而保护阀门、泵等设备�?/p>

全国咨询电话�?em>13683712868　邮箱�?em>1696257948@qq.com
获取优惠报价在线咨询设备

产品中心
PRODUCT CENTER

补偿器系�?/a>

伸缩器系�?/a>

伸缩接头系列

传力接头系列

橡胶接头系列

防水套管系列

联系我们

Contact us

巩义市新华丰管道设备有限公司
固　话：0371-64033589
手　机：18638168566　13783416000
　　　　13683712868 13838577194
联系人：王先�?魏女�?/p>
Q Q�?622356298
旺　旺：gyhuafeng
微　信：wei13683712868
网　址：http://www.chuangyadq.com/
地　址：河南省巩义市西村开发区永安路南�?11�?/p>

产品介绍

适用范围

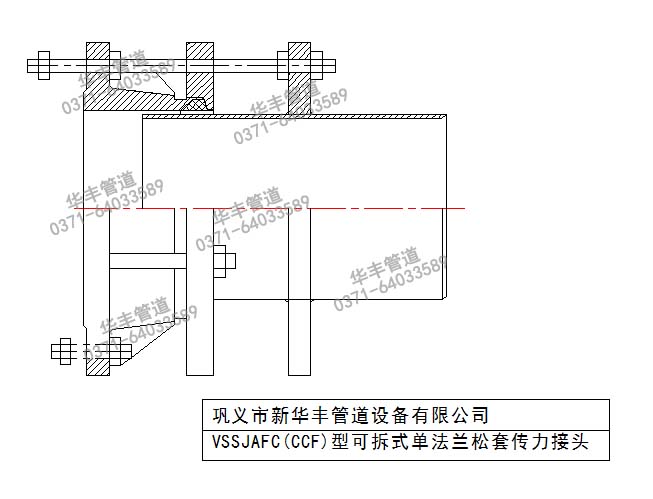

CAD图纸
