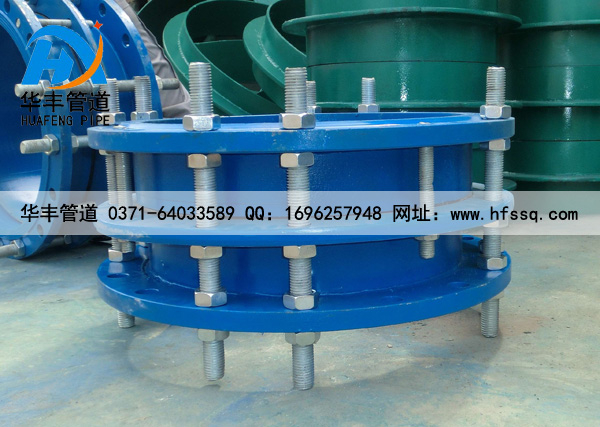

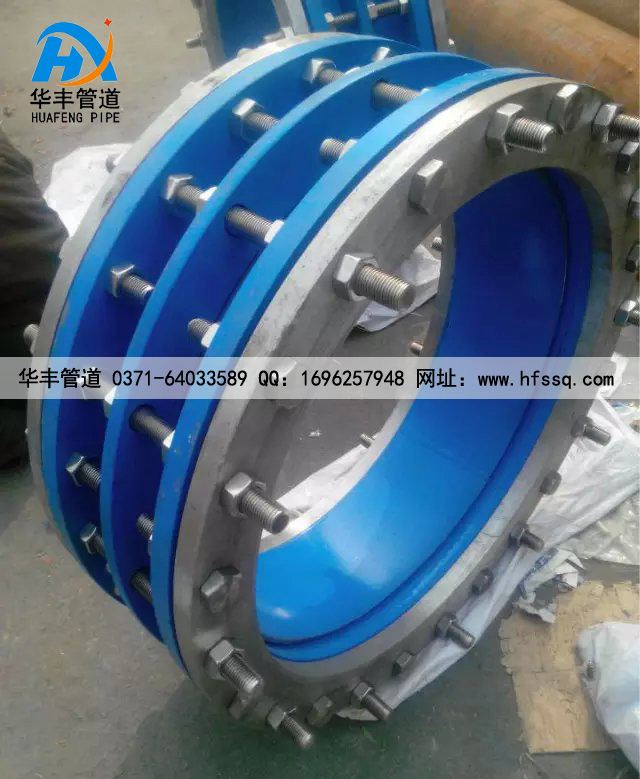

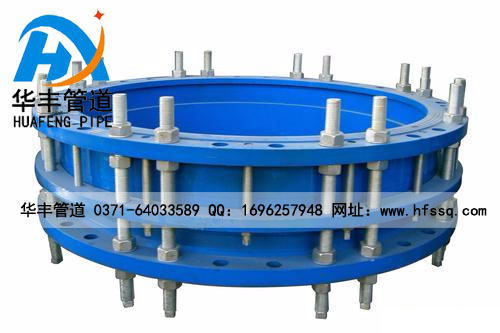

VSSJAF(C2F)型双法兰传力接头

名称�?strong>VSSJAF(C2F)型双法兰传力接头
标签�?/strong>传力接头法兰

商品型号：VSSJAF/C2F

　　松套传力接头是在法兰松套补偿接头的基础上增设法兰短管及传力螺杆而成，次类型的补偿接头与松套补偿接头和松套限位补偿接头不同的是它的补偿量是指在安装及拆卸过程中的调节量，一旦将所有的螺母拧紧，它是刚性连接的，可以传递轴心力，从而保护阀门、泵等设备�?/p>

全国咨询电话�?em>13683712868　邮箱�?em>1696257948@qq.com
获取优惠报价在线咨询设备

产品中心
PRODUCT CENTER

补偿器系�?/a>

伸缩器系�?/a>

伸缩接头系列

传力接头系列

橡胶接头系列

防水套管系列

联系我们

Contact us

巩义市新华丰管道设备有限公司
固　话：0371-64033589
手　机：18638168566　13783416000
　　　　13683712868 13838577194
联系人：王先�?魏女�?/p>
Q Q�?622356298
旺　旺：gyhuafeng
微　信：wei13683712868
网　址：http://www.chuangyadq.com/
地　址：河南省巩义市西村开发区永安路南�?11�?/p>

产品介绍

适用范围

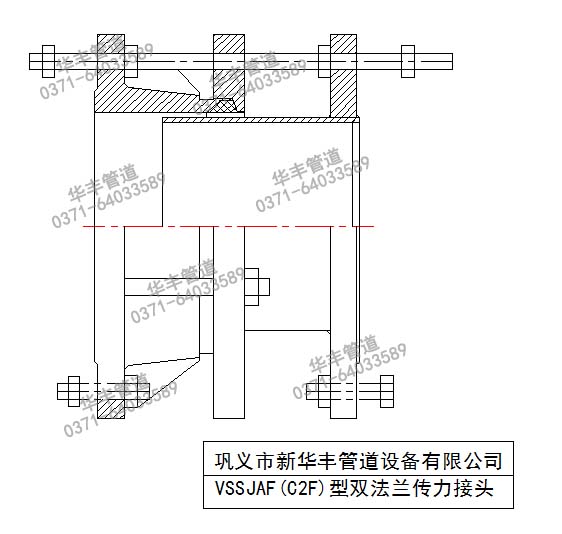

CAD图纸

技术参�?

双法兰传力接头功能介�?/p>
　　松套传力接头是在法兰松套补偿接头的基础上增设法兰短管及传力螺杆而成，次类型的补偿接头与松套补偿接头和松套限位补偿接头不同的是它的补偿量是指在安装及拆卸过程中的调节量，一旦将所有的螺母拧紧，它是刚性连接的，可以传递轴心力，从而保护阀门、泵等设备�?/p>

双法兰传力接头适用范围
　　VSSJAF(C2F)型双法兰传力接头适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质�?/p>
双法兰传力接头安装简要说明：
　　VSSJAF(C2F)型双法兰传力接头适用于两边均与法兰连接的管道中，安装时调整产品两端与法兰的安装长度，对角依次均匀拧紧压螺栓，使其成为一个整体，并有一定的位移量，方便安装维修时，根据现场尺寸进行调整在工作时，可以把轴向推力传递至整个管道�?/p>

如需原图请联系华丰在线客�?/p>

PN0.6MPa的双法兰传力接头的基本尺�?nbsp;单位为毫�?/span>
公称通径
DN 管子外径
Dw 法兰连接尺寸总长
L 安装尺寸伸缩�?/td> 重量/
kg
法兰外径
D 螺栓孔中�?br/>圆直径D1 螺栓�?/td>
n/�?/td> do min max
65 76 160 130 4

420 180 40 11.8
80 89 190 150 18 460 13.5
100 114 210 170 18.6
125 140 240 200 8 23.8
150 168 265 225 30.4
200 219 320 280 36.9
250 273 375 335 12 49.6
300 325 440 395 22
485
495
445 195 50 61.5
350 377 490 445 79.3
400 426 540 495 16 91.2
450 480 595 550 104.1
500 530 645 600 20 123.2
600 630 755 705 26 510 465 215 169.8
700 720 860 810 24 208.9
800 820 975 920 30 540 380 320 60 346.I
900 920 1075 1020 380.6
1000 1020 1175 1120 28 438.8
1200 1220 1405 1340 32 33 580 400 340 646.7
1400 1420 1630 1560 36 36 843.6
1600 1620 1830 1760 40 600 410 350 1189.7
1800 1820 2045 1970 44 39 1394.8
2000 2020 2265 2180 48 42 660 430 370 1665.5
2200 2220 2475 2390 52 2056.7
2400 2420 2685 2600 56 2350.1
2600 2620 2905 2810 60 48 750 490 410 80 2720.4
2800 2820 3115 3020 64 3053.2
3000 3020 3315 3220 68 3460.3
3200 3220 3525 3430 72 3912.6
