旋转补偿器可获得较大的补偿量和平衡能力

      热管通过输送高温介质（水或蒸汽）。当系统投入运行或停止时，温度变化会导致管道膨胀，在管壁上产生巨大的热应力。如果应力超过管道的许可应力，管道将处于危险状态，甚至损坏。因此，在热管网系统中，经常设置一些弯曲段或可伸缩装置，以增加管道的灵活性，降低热应力。这些可以降低热应力的弯曲段和伸缩装置被称为补偿器。

    根据补偿器的形式，可分为两类：一类是管道布置过程中自然形成的弯曲段。另一种是专门设置的弯曲段或伸缩装置，以吸收管道的热膨胀，如Ⅱ型式补偿器、波纹式补偿器或填料函式补偿器、旋转补偿器等。

只有当自然形成的管接头不能满足系统的膨胀要求时，才使用专门的补偿器。

        人工设置补偿器常用Ⅱ型式补偿器采用与原管道材料规格相同的无缝管制成，比其他类型更容易制造，补偿能力大，可用于温度和压力较高的管道。但占地面积或空间较大，管道消耗较多，支柱土方量大，补偿距离小，压力降低。

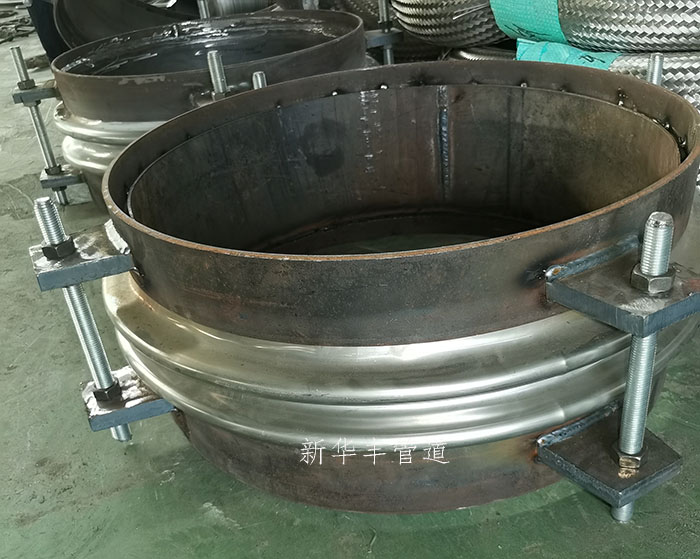

    波纹补偿器由金属薄片制成。它利用金属本身的弹性膨胀来吸收管道的热膨胀。每个波纹可吸收5个~15mm的膨胀量.其优点是体积小，结构紧密，但为了防止补偿器本身纵向弯曲，补偿器不能做得太长，限制了其补偿能力。使用寿命短，成本高，不能保证长期正常运行。

       旋转补偿器是由变径管、内管、密封座、填料、螺母、螺栓、填料压盖组成的自调密封无推力旋转套管补偿器；填料压盖与相对静止的填料、密封座的轴向压紧，及时自动补偿填料的磨损，保持密封。此外，内管与变径管的配合处设置两圈滚珠，有利于结构自动补偿或调整密封。使用本补偿器可获得较大的补偿量和平衡能力，也可根据管网结构改变管道方向。
