超高压免维护旋转补偿器永远是管道上的好伙伴

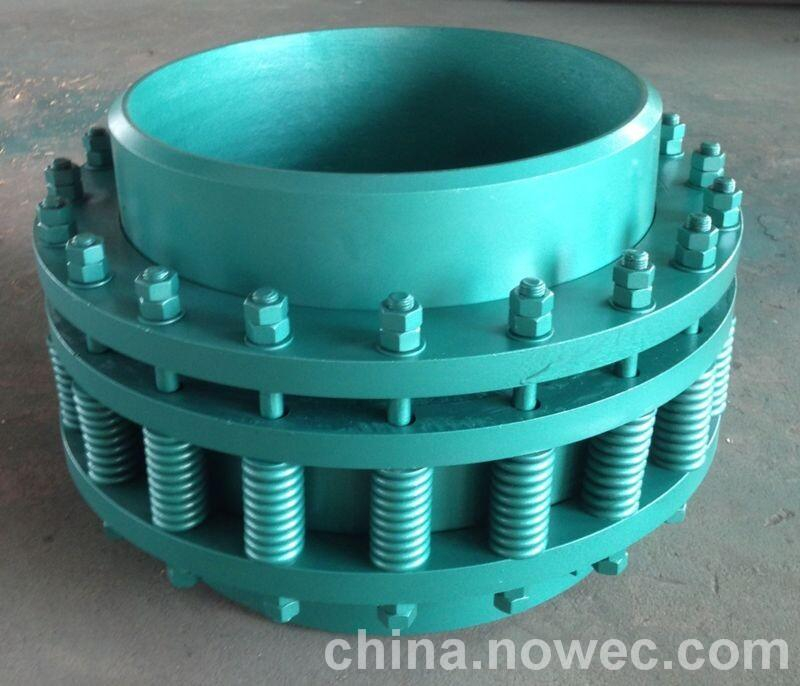

本实用新型公开了一种高压免维护旋转式补偿器,包括旋转筒体及若干个弹簧组合,旋转筒体包括旋转内管,外套管,变径接管及密封填料,若干个弹簧组合包括弹簧压紧法兰,弹簧及紧固螺栓,旋转内管设置于外套管的下方,旋转内管上设置有密封压环,旋转内管通过密封压环与外套管连接,外套管的右端固定连接有变径接管,外套管的左端通过若干个弹簧组合与密封填料压紧法兰连接,密封填料压紧法兰,密封压环及外套管三者之间形成填料腔,填料腔内设置有密封填料,外套管与密封填料之间设置有耐压密封圈,旋转内管右端外表面与外套管之间设置有限位块.本实用新型结构简单,耐压耐高温,密封性强,安全性能高,稳定性好,使用寿命长.

免维护式旋转补偿器的密封填料采用目前国内**的填料，耐温-60℃—800℃，由于补偿器的内套管外部和外套管内部焊有挡环，两挡环之间装设有在减小摩擦力的(滚动环)滚珠，减小了内套管对密封填料的磨损。且由于补偿器装置上多组弹簧的自然张力推压着填料压盖法兰，使磨损*轻微的密封填料永远处于紧凑状态，从而使管道中的液体或气体介质不产生泄漏，当填料磨损量大时，弹簧张力无法满足调整，可用外力对弹簧压紧进行调整从而达到不停止工作状态下达到所要求的密封效果，所以本产品克服了其它同类产品的不足，原有的旋转式、套管式补偿器当填料磨损后无法得到及时补偿调整从而导致补偿器的密封性能下降直至产生泄漏，而且填料磨损量大后必须从管线上拆下产品打开加补填料从而影响了管线的运行，影响用户的正常生产。
