华丰自产大拉杆横向型补偿器的产品特性和疲劳限制

结构

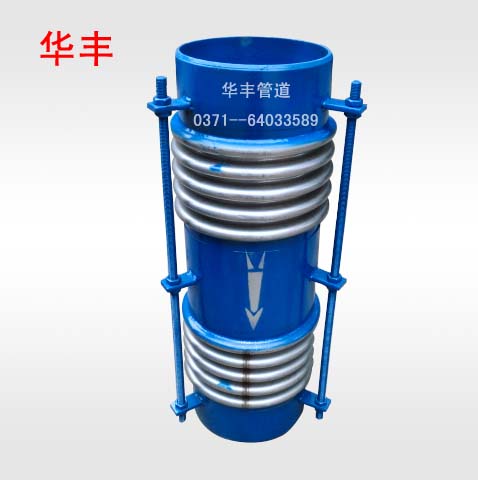

　　大拉杆横向型补偿器由接管与两个波纹管以及大拉杆等零件构成。它能吸收管系任意平面内的横向位移。位移是拉杆上球面螺母绕球米那垫圈转动，同时拉杆还具有承受内压推力能力。

补偿器疲劳测试

　　疲劳寿命设计由波纹管补偿器的失效类型及原因分析可以看出，波纹管的平面稳定性、周向稳定性及耐腐蚀性能均与其位移量即疲劳寿命相关。过低的疲劳寿命将会导致波纹管稳定性及耐蚀性能下降。根据试验和使用经验，用于供热工程的波纹管疲劳寿命应不小于1000次。

　　波纹管不能承重，应单独吊装；除设计要求预拉伸或冷紧的预变形量外，严禁用使波纹管变形的方法来调整管道的安装偏差；安装过程不允许焊渣飞溅到波纹管表面和受到其他机械性损伤；波纹管所有活动元件不得被外部构件卡死或限制其活动部位正常工作。

　　大多数波纹管的失效是由外部环境腐蚀造成的，因此在进行补偿器的结构设计时，可考虑隔绝外部腐蚀介质与波纹管的接触。如对于外压轴向型补偿器可在出口端环与出口管之间增加填料密封装置，其作用相当于套筒补偿器，既可抵挡外部腐蚀介质的侵入，又给波纹管补偿器增加了一道安全屏障，即使波纹管破坏，补偿器还可以起到补偿作用并避免波纹管失效。

　　补偿器又有金属补偿器和非金属补偿器，根据介质用途不同，还可以分*防腐补偿器和耐高温补偿器。（本文章来自百度百科百度文库等摘要）

　　巩义市新华丰管道设备有限公司是从事*、开发、生产给排水材料补偿器的厂家?；岵飞杓?，结构新颖合理，性能可靠，给工程施工、维修带来*的方便和效益。经过十多年的发展，华丰对产品不断的总结和积累生产经验，不断的发现问题解决问题，具有了生产技术上的创新和*能力。电话0371-64033589
