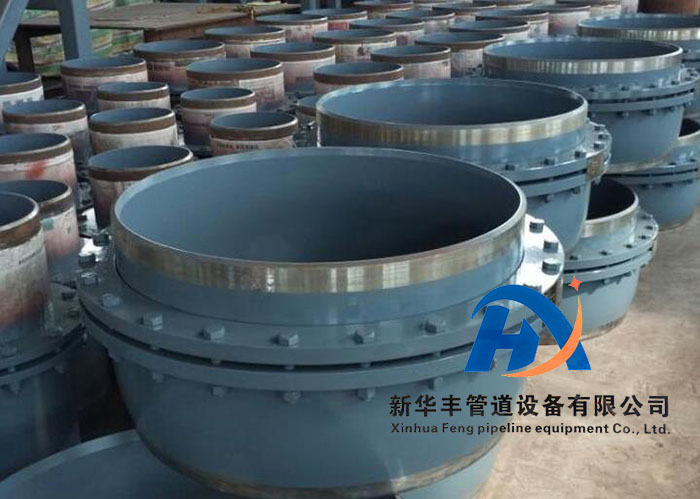

旋转补偿器?支架受力基本原则

 旋转补偿器支架受力基本原则：

轴向补偿器受力支架分为主固定支架、次固定支架、导向支架。

固定支架推力计算：

主固定支架水平推力由三种力的合力组成，由于工作压力引起的内压推力F＝PA

其中P为工作压力，A   截面积。内压推力由   截面积及工作压力所决定，内压推力与工作压力、   截面积成正比，一般来说，补偿器的内压推力都较大。

补偿器刚度产生的弹性力PA＝KfL

其中为K补偿器刚度，L为管道实际伸长量，f为系数，预拉伸时为0.5，否则为1。

固定支架间滑动摩擦反力qμl

其中q为管道重量，μ为摩擦系数，l为管道自由端至固定端的距离。

主固定支架水平推力=内压推力+摩擦反力+弹性力

假如不同心还将计入因偏心造成对固定支架的弯距和侧向推力。主固定支架水平推力巨大，大管径可达上百吨，土建布置困难，需进行   结构核算，属于重载支架。

风道橡胶补偿器的安装使用说明

风道橡胶补偿器中的橡胶和纤维织无力的传递损耗，减少了设计程序，无需增加其它辅助设施。

订货时需说明产品长度（L），直径在200mm以上的如有要求，需提供有关尺寸及其它资料。

产品适合压力：4000Pa

适用温度范围：-40℃-150℃
