高温高压无推力旋转补偿器在管道行业中发挥出自身的作用特点

       高温高压无推力旋转补偿器是通过成双旋转筒和L力臂形成力偶，使大小相等，方向相反的一对力，由力臂回绕着Z轴中心旋转，以达到力偶两边热管上产生的热胀量的吸收。旋转补偿器拥有较合理的密封面结构，从而是密封材料和密封面的磨损为轻微，可在长时间内不产生泄露。由于旋转补偿器在管道行业中发挥出自身的作用特点，很受到业内人士的青睐。

     高温高压无推力旋转补偿器是旋转补偿器的一种，无推力旋转补偿器和普通旋转补偿器的区别。

一、结构区别

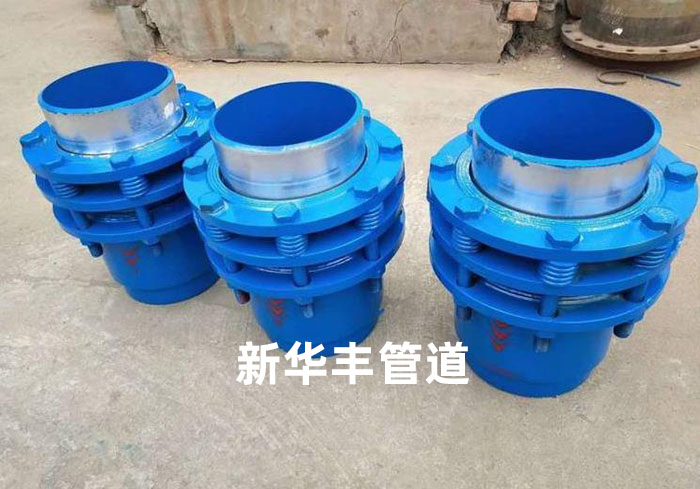

     1．无推力旋转补偿器：由变径管、内套管、密封座外套、柔性石墨填料、螺母螺栓N个压簧及N个注填料咀组合、填料压盖及弹簧压紧法兰构成。

     2．普通旋转补偿器：由变径管、内套管、密封座外套、柔性石墨填料、螺母螺栓组合、填料压盖构成。

二、工作原理不同

     1.无推力旋转补偿器和普通旋转补偿器产品使用都是靠填料腔内的柔性填料进行密封；而普通旋转补偿器将热网管线停气，把填料压紧法兰卸下， 加入一定量的填料，再压紧法兰，恢复使用。

      2.无推力旋转补偿器因在填料压紧法兰上方增加了一组弹簧和注填料咀，当填料出现微量磨损时，依靠压紧弹簧的张力给予补偿，从而延长产品发生泄漏时间。当磨损量超过弹簧张力补偿量时，只需扳紧弹簧压紧法兰上方的螺帽不需要停气修复。

三、材料区别

     无推力旋转补偿器和旋转补偿器所选用的密封填料都是柔性石墨，但是，无推力旋转补偿器填料内增加了一些抗氧化剂成份，达到延缓填料氧化的效果.

四、 工艺区别

     1.普通旋转补偿器以加工好的密封圈为标准件，然后用扳手捏紧填料压紧法兰螺帽即可。缺陷为：1）密封圈标准件密度已达到一定的值，再次可塑性差。2）密封圈之间不能紧配合，中间容易出现隔层，密封件在填料腔内无法形成整体，从而使产品密封性能下降。

     2.无推力旋转补偿器采用的是先将密封材料用压机模压成型。在填料腔内添加一些延缓氧化的成分，再用油压机在一定压力下进行二次成型，使填料圈之间融为一体，从而使填料的密封性能更好。
