旋转补偿器的补偿原理与基本布置是什么

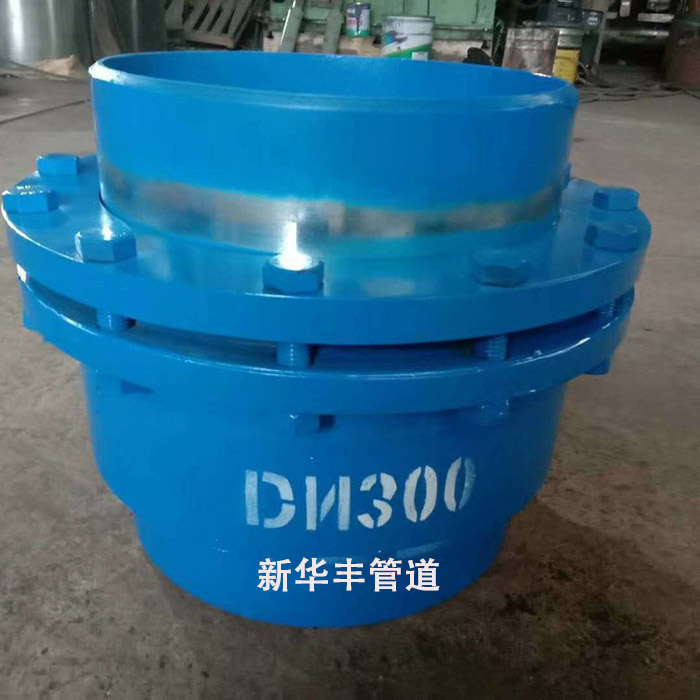

     旋转补偿器的补偿原理与基本布置，旋转补偿器通过本体部件的相对旋转,带动相应管段(即L力臂)产生转动,达到吸收被补偿管段热伸长的目的。旋转补偿器的主要构造是有整体密封座、密封压盖、密封材料、大小头、减少摩的定心轴承、旋转筒体等构件组成，在热力管道安装的时候需要两个以上成组，对应旋转吸收管道的热位移，这样减少管道的应力，降低对管道的损耗。旋转补偿器在管道上安装一般按照 150-500m 安装一组（特殊情况可根据自然地形确定）有十几种安装形式，可以根据管道的走向来确定布置形式。采用补偿器后，固定支架间距加大，为了避免管道段挠曲要适当增加导向支架。为减少管道运行的摩擦阻力，应在滑动支架上安装滚动支座。

     旋转角度越大和力臂越长，其补偿量越大。对于单个旋转补偿器来说，回转角度是可以任意的，但由两个旋转补偿器与力臂、管道组成连杆机构时，需要考虑这个机构是否会相碰或者卡死。热膨胀时使旋转角度小于90度，冷收缩时才能返回原来的位置。同时，旋转时，还要克服摩擦力，要留出足够的裕度，一般取20~45度，具体视其布置方式和管径大小而定，管径小时取较大值。同时，力臂较长时产生的横向位移较大，可能会使管道产生弯曲破坏，引起注意。为了增加补偿量，在安装管道时，采用预变位的方法，及反方向旋转所需角度的一半。因为旋转补偿器没有波形膨胀节的疲劳寿命问题，可把旋转角度的允许值提高一倍，这样也可以减少魔摩擦力，增强管道的稳定性。旋转补偿器的优点是不产生内压推力，没有波纹管的刚度要求，可用较厚的厚度，特别适用于高压力和大补偿量的补偿器。
