球形补偿器质量问题分析和安装的安全技术要求是什么

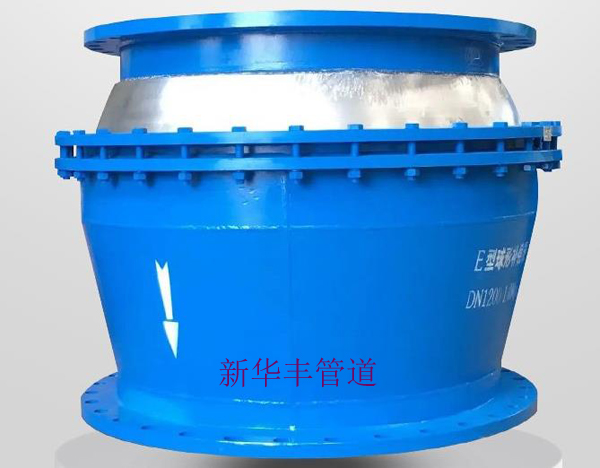

球形补偿器质量问题分析
     在使用中，球形补偿器的失效主要包括腐蚀泄漏和变形不稳定，其中腐蚀失效是主要的失效形式。通过对波纹管腐蚀失效的解剖分析，发现球形补偿器腐蚀失效可分为点蚀穿孔和应力腐蚀两种类型；氯化物应力腐蚀开裂约占总腐蚀失效的95%。
球形补偿器的失稳可分为强度失稳和结构失稳。强度失稳包括内外压波纹管平面失稳和外压波纹管平面失稳，结构失稳是内压波纹管失稳。

     球形补偿器可以实现不停机维护：通常由两个或三个球形补偿器组成，利用球形补偿器的角度变化，可以吸收管道的线性位移，具有补偿能力大、占用空间小、流体阻力小的优点，可以随意弯曲，也称为通用旋转补偿器。灌浆结构，密封可靠，不停机不维修，使用寿命不低于管道。
球形补偿器的强度试验
    补偿器施工完成后，经检查除现场组装的连接件外，所有零件均符合设计文件及相关标准要求后，方可进行强度试验。
强度试验应在试验段管道接口防腐、保温施工和设备安装前进行。球形补偿器的试验介质为清水，环境温度在5以上，球形补偿器的试验压力为设计压力的1.5倍。加水时，将系统中的气体排出，在试验压力下稳定压力，检查无泄漏或压降，然后降至设计压力，在设计压力下稳定压力30分钟，检查无泄漏、异响或压降。
当管道系统高差较大时，试验压力以Z高点压力为准，Z低点压力不得超过管道和设备的承受压力。
试验过程中发现球形补偿器泄漏，严禁带压处理。缺陷消除后，应重新进行测试。球形补偿器试验后，用于试验的临时加固装置应及时拆除，以消除积水。为防止排水管内形成负压，严禁随地排放。
球形补偿器安装的安全技术要求是什么？
(1)球形补偿器应与管道同轴，不得偏斜。
(2)安装时，在球形补偿器两端增加临时支撑装置，然后拆除临时设施，检查是否有不均匀沉降。球形补偿器附近的两个管架上应提供导向装置。
(3)焊缝一端设置在球形补偿器内，介质流向应安装在水平管道上，焊缝应放置在垂直管道上。球型补偿器应预张紧或预压缩，不能产生不均匀变形。
