旋转补偿器工作和密封原理是什么

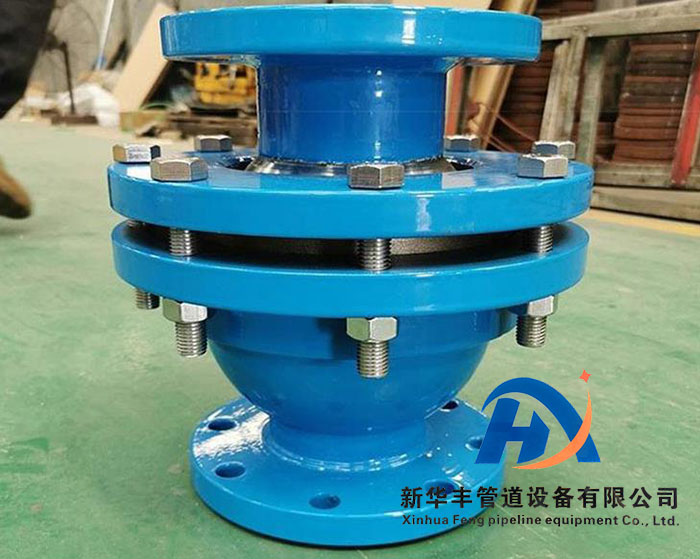

　旋转补偿器由变径管、内套管、密封座外套、柔性石墨填料、螺母螺栓压簧组合、填料压盖构成，并配有相应的滚珠。前几天有位客户打电话问到旋转补偿器在工作时会旋转吗？新华丰补偿器厂家在这里就旋转补偿器原理动画为大家讲解一下。

　　旋转补偿器采用的是先将密封材料用压机模压成型，成型要求密度不要太大，保持可塑性。然后将填料圈N圈（根据产品要求）放入填料腔中，加入一些抗氧化成分，然后用液压机在一定压力下进行二次成型（液压机在强度和均匀性方面优于手动扳手工艺），从而使填料环一体化，从而提高填料的密度，提高填料的密封性能，保证产品在15-20年内能满足产品不渗漏的要求。

　　旋转补偿器的工作原理：

　　旋转补偿器工作时通常成对安装。它由两个或两个以上的旋转体（旋转筒体）、四个90C弯头和中间旋转臂的短管组成。工作原理：通过外力改变旋转臂的位置，达到补偿的目的。优点：设计方便简单，补偿量大，无盲板力，布置方式灵活多样，工程造价低，压降、温降小等。

　　旋转补偿器密封原理：

　　高压自密封旋转补偿器内部有两种密封材料。当管道内压力较低时，环密封圈主要用于保证管道内介质不泄漏。当压力逐渐增大时，一般大于0.3MPa，由于旋转补偿器两端弯头产生的对向盲板张力，端面紧环自然受压，介质压力越高，密封效果越好，自密封效果越好。

旋转补偿器的应用范围及优点：

　　1、用于热力管道的热膨胀补偿，其补偿能力是补偿器的5-10倍。

　　2、用于冶金设备（如高炉、转炉、电炉、加热炉等）汽化冷却系统中作万向节用。

　　3、它用于建筑物的各种管道中，以防止因地基或振动不均匀沉降而损坏管道。
