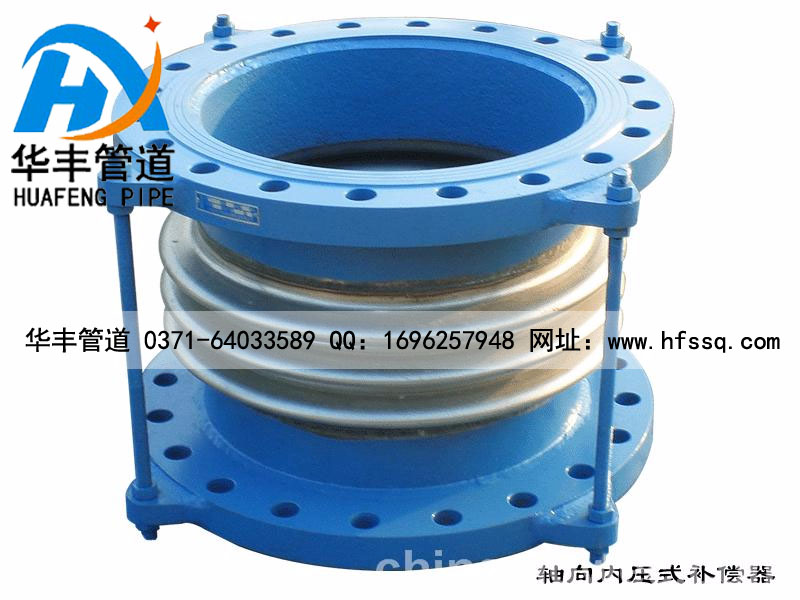

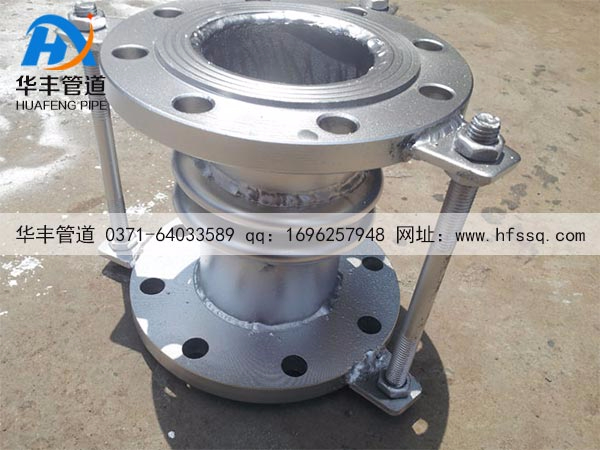

轴向型内压式波纹补偿�?/h3>

名称�?strong>轴向型内压式波纹补偿�?/strong>
标签�?/strong>补偿�?/a> 波纹 轴向�?/a> 内压�?/a>

　　轴向内压式波纹补偿器适用于吸收管道轴向位移，也可以补偿横向位移或轴向与横向合成位移，具有补偿角位移的能力，但一般不应用它补偿角位移�?/p>

全国咨询电话�?em>13683712868　邮箱�?em>1696257948@qq.com
获取优惠报价 在线咨询设备

产品中心
PRODUCT CENTER

补偿器系�?/a>

伸缩器系�?/a>

伸缩接头系列

传力接头系列

橡胶接头系列

防水套管系列

联系我们

Contact us

巩义市新华丰管道设备有限公司
固　话：0371-64033589
手　机：18638168566　13783416000
　　　　13683712868 13838577194
联系人：王先�?魏女�?/p>
Q Q�?622356298
旺　旺：gyhuafeng
微　信：wei13683712868
网　址：http://www.chuangyadq.com/
地　址：河南省巩义市西村开发区永安路南�?11�?/p>

产品介绍

适用范围

CAD图纸

技术参�?

轴向型内压式波纹补偿器JDZ�?/p>
　　轴向内压式波纹补偿器适用于吸收管道轴向位移，也可以补偿横向位移或轴向与横向合成位移，具有补偿角位移的能力，但一般不应用它补偿角位移�?/p>
　　轴向内压式波纹补偿器压力等级划分�?0.25Mpa ,0.6Mpa ,1.0Mpa, 1.6Mpa, 2.5Mpa
　　轴向内压式波纹补偿器连接方式 �?、法兰连�?2、接管连�?/p>
　　轴向内压式波纹补偿器轴向补偿量：18mm-400mm
产口型号示例�?/span>
轴向内压式波纹补偿器对支座作用力的计算：
内压推力：F=100·P·A　　　　轴向弹力：Fx=Kx·（f·X�?/p>
横向弹力：Fy=Ky·Y 　　　　　　　�?矩：My=Fy·L
�?矩：Mθ=Kθ·θ 　　　　　合成弯矩：M=My+Mθ
式中：Kx：轴向刚度N/mm X：轴向实际位移量mm
Ky：横向刚度N/mm Y：横向实际位移量mm
Kθ：角向刚度N·m/度　　　　　　　　　　θ ：角向实际位移量�?/p>
P：工作压力MPa A：波纹管有效面积cm2(查样�?
L：补偿器中点至支座的距离m

应用举例�?/p>
某碳钢管道，公称通径500mm，工作压�?.6MPa，介质温�?00°C，环�?低温�?10°C，补偿器安装温度20°C，根据管道布局（如图），需安装一轴向内压式波纹补偿器，用以补偿轴向位移X=32mm，横向位移Y=2.8mm，角向位移�?1.8度，已知L=4m，补偿器疲劳破坏次数�?5000次考虑，试计算支座A的受力�?/p>
解：�?）根据管道轴向位移X=32mm�?/div>
Y=2.8mm�?/div>
θ=1.8度�?/div>
由样本查�?.6TNY500×6F的轴向位移量X0=84mm�?/div>
横向位移量：Y0=14.4mm。角位移量：θ0=±8度�?/div>
轴向刚度：Kx=282N/mm。横向刚度：Ky=1528N/mm �?/div>
角向刚度：Kθ=197N·m/度。用下面关系式来判断此补偿器是否满足题示要求�?/div>
将上述参数代入上式：
�?）对补偿器进行预变形量△X为：
因△X为正，所以出厂前要进行“预拉伸�?3mm�?/div>
�?）支座A受力的计算：
内压推力：F=100·P·A=100×0.6×2445=14600(N)
轴向弹力：Fx=Kx·(f·X)=282×(1/2×32)=4512(N)
横向弹力：Fy=Ky·Y=1528×2.8=4278.4(N)
�?矩：My=Fy·L=4278.4×4=17113.6(N·m)
Mθ=Kθ·θ =197×1.8=354.6(N·m)
合成弯矩：M=My+Mθ=17113.6+354.6=17468.2(N·m)

如需原图请联系华丰在线客�?/p>

通径DN

波数

压力等级 Mpa
滤纹管有�?/p>
面积 cm2
*大外径尺
�?mm
长度
0.25
0.6
1.0
1.6
2.5
轴向补偿�?mm/ 刚度 N/mm
法兰JDZ/F(mm)
接管JDF/J(mm)
32
8
25/21
22/26
20/26
18/63
15/98
16
225
160/250
264/280
16
50/11
46/14
41/14
36/32
31/47
244/291
316/321
40
8
25/28
22/44
20/44
18/89
15/106
23
244
164/259
269/289
16
50/14
46/22
41/22
36/45
31/55
230/304
319/334
50
8
25/30
22/51
20/70
18/70
15/138
67
259
172/276
282/306
16
50/16
46/26
41/35
36/35
31/70
240/342
347/372
65
8
33/28
30/35
26/44
22/55
19/68
55
270
215/294
300/322
12
42/16
38/22
38/32
34/40
29/50
260/334
340/362
80
8
40/20
36/26
34/33
28/41
24/54
81
284
240/338
344/366
10
53/14
49/17
49/21
43/26
38/33
270/368
374/390
100
6
45/47
45/60
40/75
35/93
29/117
121
304
235/317
323/345
10
76/26
74/32
64/40
57/50
49/63
305/381
387/409
125
5
48/38
42/47
38/59
34/74
29/92
180
334
282/314
316/342
9
85/23
77/29
66/36
58/45
50/56
382/386
388/414
150
5
49/42
44/50
40/62
34/78
29/97
257
364
282/389
338/367
8
79/34
71/43
64/51
54/59
46/65
356/399
402/427
200
4
52/49
46/55
42/68
38/78
34/111
479
442
280/384
348/372
6
73/31
65/44
59/52
53/58
48/78
340/402
402/426
250
4
72/30
65/34
59/42
52/45
47/55
796
507
315/379
415/379
6
108/16
97/21
87/35
79/39
71/47
393/459
493/399
300
4
72/51
65/55
59/59
52/65
47/71
1105
562
366/427
466/467
6
108/32
97/35
87/37
79/41
71/45
464/525
564/565
350
4
72/58
65/62
59/67
52/74
47/81
1307
622
397/452
497/492
6
108/38
97/41
87/44
79/48
71/47
509/564
609/604
400
4
72/54
65/58
59/62
52/68
47/75
1611
700
412/478
512/518
6
108/36
97/39
87/43
79/47
71/52
522/588
622/628
450
4
108/32
97/35
87/37
79/41
71/45
1972
760
503/498
503/523
6
162/20
145/22
131/23
118/25
106/28
503/658
603/648
500
4
108/59
97/64
87/68
79/75
71/82
2445
835
431/523
531/554
6
162/34
145/37
131/39
118/43
106/48
531/655
631/742
600
4
108/74
97/80
87/85
79/94
71/103
3534
980
478/548
578/588
6
162/42
145/45
131/49
118/53
106/60
658/679
758/781
700
4
108/67
97/72
87/77
79/85
71/95
4717
1110
490
590
6
162/42
145/45
131/49
118/53
106/60
690
790
800
4
120/88
108/95
102/102
94/112
82/123
5822
1265
502
602
6
183/67
164/72
156/77
144/85
125/93
610
710
900
4
120/84
108/90
102/97
94/107
82/117
7620
1186

689
6
183/60
164/65
156/69
144/76
125/84

850
1000
4
120/90
108/98
102/105
94/116

9043
1286

692
6
183/59
164/65
156/71
144/81

855
