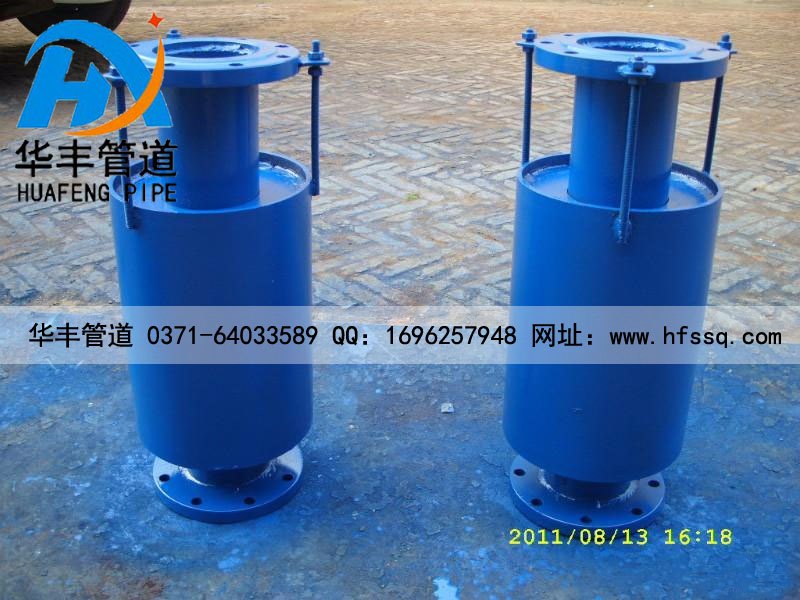

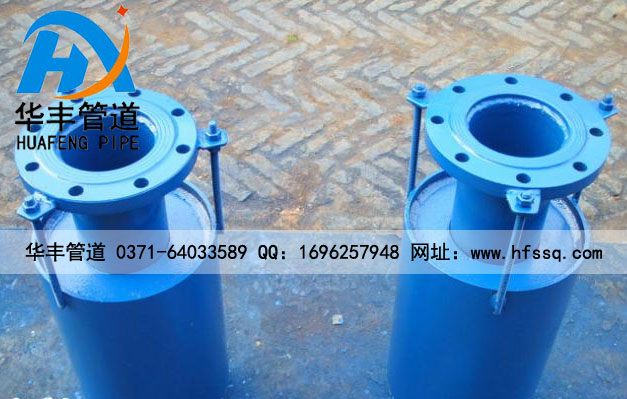

外压式波纹补偿器

名称�?strong>外压式波纹补偿器
标签�?/strong>补偿�?/a> 波纹外压�?/a>

　　轴向外压式波纹补偿器主要吸收轴向位移，具有补偿量大、保温性能好、残余介质可以排除等优点。由一个或多个波纹管通过中间接管串接在一起，两端分别与内封板和封底板焊接后，再分别与通管外管相连、波纹管波数较多�?/p>

全国咨询电话�?em>13683712868　邮箱�?em>1696257948@qq.com
获取优惠报价在线咨询设备

产品中心
PRODUCT CENTER

补偿器系�?/a>

伸缩器系�?/a>

伸缩接头系列

传力接头系列

橡胶接头系列

防水套管系列

联系我们

Contact us

巩义市新华丰管道设备有限公司
固　话：0371-64033589
手　机：18638168566　13783416000
　　　　13683712868 13838577194
联系人：王先�?魏女�?/p>
Q Q�?622356298
旺　旺：gyhuafeng
微　信：wei13683712868
网　址：http://www.chuangyadq.com/
地　址：河南省巩义市西村开发区永安路南�?11�?/p>

产品介绍

适用范围

CAD图纸

技术参�?

　　轴向外压式波纹补偿器主要吸收轴向位移，具有补偿量大、保温性能好、残余介质可以排除等优点。由一个或多个波纹管通过中间接管串接在一起，两端分别与内封板和封底板焊接后，再分别与通管外管相连、波纹管波数较多�?/p>
使用说明�?/p>
　　轴向型外压式波纹补偿器主要吸收轴向位移，具有补偿量大、保温性能好、残余介质可以排除等优点�?/p>
轴向型外压式波纹补偿器对支座作用力的计算：（不考虑温度对补偿量及刚度的修正�?/p>
　　例：一碳钢管路，公称通径500mm，工作压�?.6MPa；介质温�?50°C ，环�?低温�?10°C，安装温度为20°C，管线长如图，疲劳破坏次数要�?000次。要安装一外压补偿器，试计算补偿器对支座的作用力�?/p>

用途：
轴向外压式补偿器主要吸收轴向位移，具有补偿量大、保温性能好、残余介质可以排除等优点。由一个或多个波纹管通过中间接管串接在一起，两端分别与内封板和封底板焊接后，再分别与通管外管相连、波纹管波数较多�?/p>
型号：DN32-DN1600，压力级别：0.1Mpa-2.5Mpa
轴向补偿量：18mm-400mm

解：�?）热变形计算：△L=a·t·L=0.0133×360×30=143.6mm
�?）根据使用条件和热变形计算数据，查样本可选用0.6TWY500×8F，N=3000次，
X0=192mm Kx=272N/mm�?不做预变�?　
�?）A、B管架受轴向力�?/p>
内压推力：Fp=100·P·A=100×0.6×3167=190020N
轴向弹力：Fx=Kx·X\272×143.6=39059.2N
Fz=Fp+Fx=190020+39059.2=229079N
注意�?�?）安装时疏水口向下�?/p>
�?）现场安装完后，必须拆除拉杆�?/p>
�?）安装是介质流向与补偿器的流向标志一致�?/p>

如需原图请联系华丰在线客�?/p>

通径
长度 mm
波数
压力等级 Mpa
滤纹管有�?面积 cm2
*大外径尺 �?mm
0.6
1
1.6
轴向补偿�?mm/ 刚度 N/mm
50
432
10
41/231
39/255
37/286
81
ф270
654
20
82/116
78/126
74/143
65
488
10
41/231
39/255
37/286
82
ф290
756
20
82/116
78/126
74/143
80
506
9
56/196
53/232
50/278
121
ф308
789
18
112/98
106/116
100/139
100
532
8
61/167
57/218
54/256
180
ф336
789
16
122/84
114/109
108/128
125
616
8
82/278
78/301
75/320
257
ф368
966
16
164/129
156/151
150/160
150
950
8
124/125
112/154
89/330
535
ф450
1540
16
250/56
210/87
160/113
200
950
8
130/155
100/126
70/409
779
ф505
1550
16
250/75
200/113
160/205
250
1080
8
161/111
130/162
105/378
1075
ф566
1800
16
320/51
260/94
201/119
300
1090
8
161/138
130/194
100/338
1269
ф600
1820
16
320/54
260/100
200/168
350
1090
8
165/165
132/221
99/438
1619
ф676
1820
16
320/71
250/121
200/218
400
1110
8
162/164
132/290
101/468
2008
ф710
1840
16
310/76
251/145
190/268
450
1110
8
152/131
124/339
100/532
2428
ф768
1840
16
301/81
251/170
190/245
500
1475
6
190/180
150/515
150/765
3473
ф975
2450
12
371/90
300/175
300/298
600
1540
6
195/231
150/754
140/765
4766
ф1090
2540
12
391/121
290/364
280/480
700
1540
6
200/222
155/601
150/832
6068
ф1190
2540
12
400/112
300/400
290/478
800
1540
6
201/200
164/497
150/897
7528
ф1290
2540
12
400/135
321/451
299/583
900
1605
6
220/206
230/635
220/765
9328
ф1460
2685
12
430/154
460/337
442/388
1000
1605
6
220/356
230/615
220/763
11118
ф1560
2685
12
430/268
460/303
442/418
1100
1605
6
210/273
230/654
221/754
13066
ф1660
2685
12
428/187
460/347
442/414
1200
1605
6
210/308
230/757
221/832
15170
ф1760
2685
12
420/104
460/488
443/601
1300
1605
6
220/356
230/864
221/864
17432
ф1860
2685
12
410/132
450/432
435/626
1400
1605
6
212/398
231/645
226/889
19851
ф1960
2685
12
410/198
450/466
430/665
1500
1605
6
201/321
230/978
220/984
22427
ф2060
2685
12
400/187
449/422
432/665
